直方图匹配与模板匹配

Histogram Matching & Template Matching - 基于模板匹配的目标定位

第三章 / 特征明显方法

参数面板

调整模板大小和当前控制对象，观察窗口移动时响应图、直方图和公式代入如何同步变化。

教学模式

模板大小24

匹配准则

当前控制对象

点击源图会移动当前控制对象；方向键每次移动 1 个像素。当前窗口范围：x 0-104，y 0-104。

窗口定位辅助操作

用方向键或下方 4 个按钮移动当前窗口；也可以直接点击原图或结果图跳转。

当前像素 (72, 34)第 3643 / 11025 步

方向

概念说明

匹配方法比较什么

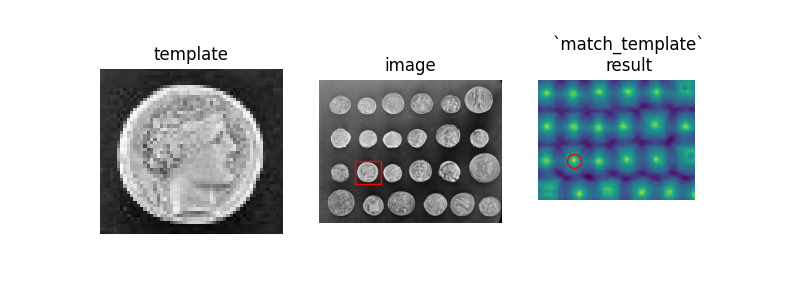

模板匹配示例 — 模板匹配通过滑动窗口寻找局部结构最相似的位置。图源：scikit-image template matching 示例

任务

当要在一张大图里找出和目标相似的区域时，会遇到两种不同情况：有些目标只要颜色或灰度分布一致就能定位，有些目标则需要局部像素排列都对应。选错线索，匹配结果会要么漏掉目标、要么带回大量误检。

思路

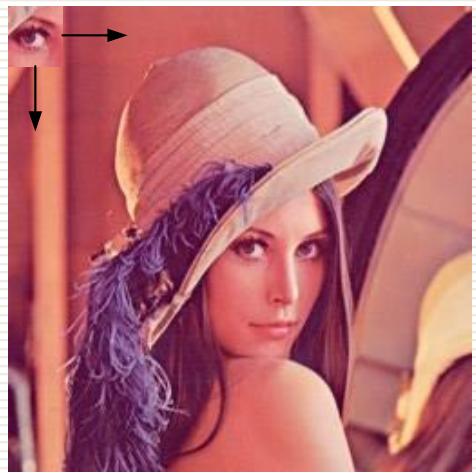

常用的处理办法分两类：模板匹配把目标窗口当作模板，在大图上逐位置滑动，用 SSD 或 SAD 比较像素差异；直方图匹配则统计目标区域和候选区域的灰度分布，用相关、卡方或巴氏距离判断分布是否接近；反向投影还可以把目标分布映射成每个像素属于目标的可能性图，再用后续约束筛选。

观察

切换“模板匹配”和“直方图匹配”两个模式，拖动源图上的红框和蓝框，对比响应热力图与直方图分数：模板匹配对像素位置敏感，热力图峰值通常对应唯一位置；直方图匹配只认分布，相似区域可能给出多个高分候选。

方向键移动当前控制对象 / 点击源图移动选中窗口当前结果像素 (72, 34)

第 3643 / 11025 步

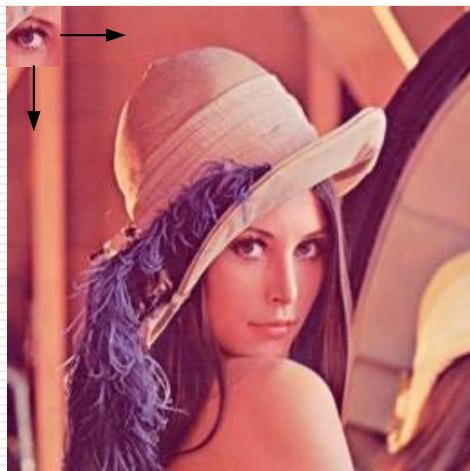

源图与滑动窗口

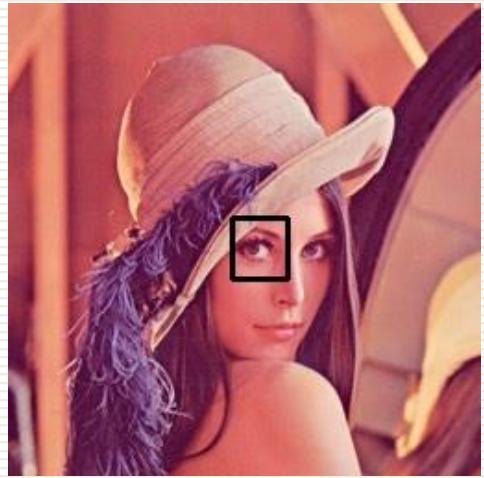

红框是目标模板 T，蓝框是当前搜索窗口 Sxy；公式只比较这两个窗口。

128×128

模板 T

当前 Sxy

模板 T

(42, 34) / 24×24

当前窗口 Sxy

(72, 34)

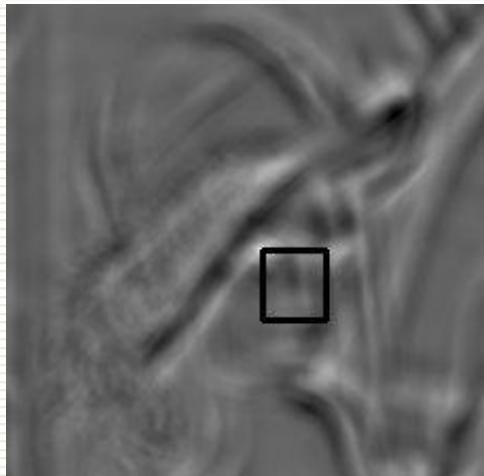

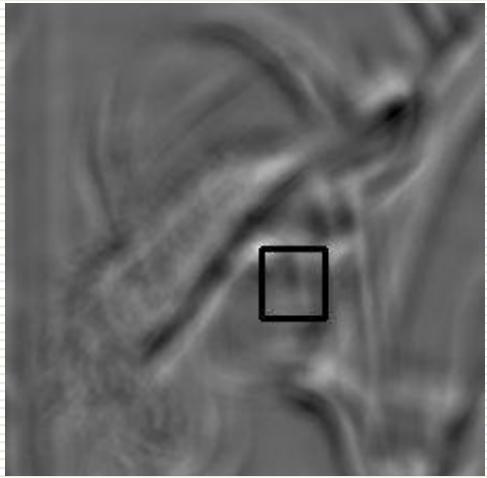

响应热力图

红点表示当前窗口响应位置；绿框只在热力图中辅助标出非自身最佳响应。

105×105

当前窗口分数

14.5753

热力图最优参考

8.1538

参考坐标

(57, 29)

当前与参考差距

6.4215

模板窗口

模板来自 (42, 34)，大小 24×24。

实时计算

公式只比较模板 T 与当前窗口 Sxy，当前分数 14.5753。

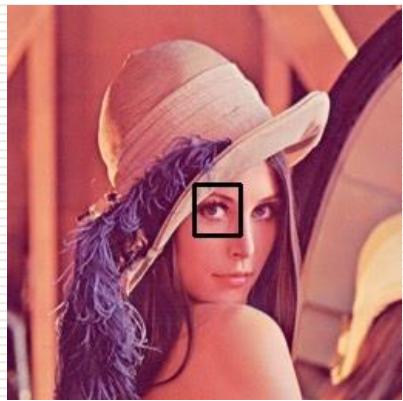

判定结果

最佳分数和坐标只作为响应图辅助参考，不作为第三个参与计算的窗口。

当前公式代入

SSD 平方差匹配

SSD (72, 34) = \sum_{u, v} {[T - S]}^{2} \approx {(0.399 - 0.466)}^{2} + {(0.408 - 0.472)}^{2} + {(0.408 - 0.484)}^{2} + {(0.416 - 0.489)}^{2} + \dots = 14.5753

当前公式只代入模板 T 与当前窗口 Sxy：当前窗口 (72, 34) 的分数为 14.5753。公式中像素值已按 [0,1] 归一化展示，与算法内部口径一致；SSD 越小表示当前窗口越接近模板；热力图最优参考分数为 8.1538。

概念对比

直方图匹配：比较灰度分布，忽略空间布局，适合颜色/灰度统计稳定的目标；可理解为的基础证据。

模板匹配：逐像素比较局部排列，/对形状和纹理位置敏感，旋转或尺度变化会明显影响结果。

教材补充
