Geometric Transform - 位置关系与插值采样

第二章 / 图像校正

参数面板

调整平移、旋转、缩放、翻转和剪切后，重点观察两个问题：一个点如何被矩阵映射到新位置，以及结果图像为什么必须依赖插值。

当前参数层级

仿射变换

⊂ ⊂ ⊂ 。当前层级会随着缩放是否等比例、是否存在剪切和平移而变化。

插值方式

翻转方式

平移 tx0

平移 ty0

旋转角度18°

缩放 sx1

缩放 sy1

剪切 α0.2

剪切 β0

当前处理流程固定为：源点正向映射到目标点，输出像素再通过找采样来源。点击原图会选中一个教学点；点击结果图则查看当前输出像素从原图哪里采样。

当前教学点

(49, 45)

A 点：上方纹理区域的参考点

窗口定位辅助操作

用方向键或下方 4 个按钮移动当前窗口；也可以直接点击原图或结果图跳转。

当前像素 (49, 45)第 4370 / 9216 步

方向

概念说明

几何变换改变什么

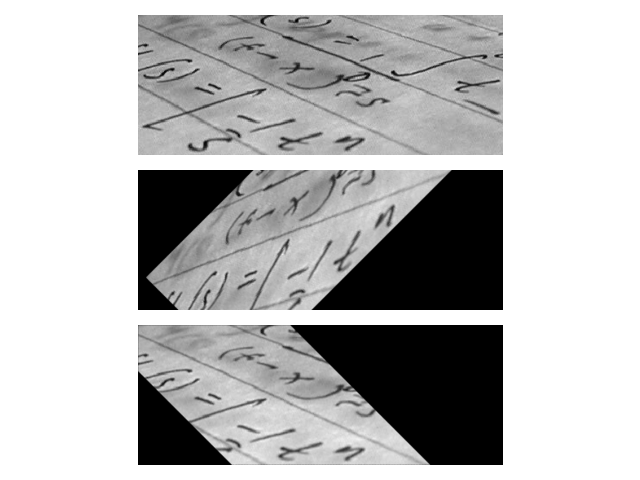

几何坐标变换示例 — 几何变换通过坐标映射改变图像位置关系，插值负责补齐映射后的采样值。图源：scikit-image geometric transform 示例

任务

当我们想把图像平移、旋转、放大或拉斜时，像素原来的坐标不再适用。需要重新计算每个输出位置对应原图的哪个坐标，再把像素值搬过去。

思路

常用办法是用一个 3×3 的变换矩阵描述坐标映射：可以只改 x、y 方向偏移做平移，可以绕中心乘旋转矩阵，也可以沿坐标轴缩放或加上剪切项。映射后如果坐标不是整数，还要用插值补出像素值。

观察

拖动变换参数滑块，对比原图坐标和输出图像：矩阵改变的是坐标映射关系，插值方法决定非整数位置采样的颜色过渡是否平滑。

变换层级

正交 \subset 刚体 \subset 相似 \subset 仿射

当前参数对应仿射变换。该层级由是否包含平移、是否保持等比例缩放，以及是否出现剪切共同决定。

坐标约定

为了让旋转方向与角度定义保持一致，程序在画布中心建立笛卡尔坐标系，再把结果映射回图像像素坐标。

组合顺序固定为 flip → scale → shear → rotate → translate。

方向键移动输出像素 / 点击原图看正向映射 / 点击结果图看反向采样当前结果像素 (49, 45)

第 4370 / 9216 步

原图96×96

红框表示当前输出像素在原图中的2×2采样邻域；点击原图可选教学点

几何映射

第 4370 / 9216 步

结果96×96

绿框表示当前输出像素；点击结果图可查看该像素的反向映射来源

原图采样邻域2×2

反向映射先找到原图中的采样位置，再根据插值方式决定取单点还是取 2×2 邻域。

原图坐标约为 (49.32, 45.59)，对应中心坐标为 (1.82, 1.91)。

齐次矩阵仿射变换

M = [\begin{array}{c} m_{11} & m_{12} & m_{13} \\ m_{21} & m_{22} & m_{23} \\ m_{31} & m_{32} & m_{33} \end{array}] = [\begin{array}{c} 0.95 & -0.12 & 0 \\ 0.31 & 1.01 & 0 \\ 0 & 0 & 1 \end{array}]

矩阵把平移、缩放、旋转、翻转和剪切统一写成一次乘法。

教学点正向映射

当前教学点(49, 45)对应 A 点。

正向变换后得到的目标图像坐标约为(48.63, 44.5)，最近的像素位置为(49, 45)。

输出像素写回(49, 45)

当前插值方式

双线性

0.105

双线性插值综合 2×2 邻域加权平均，结果更平滑，但会引入轻微模糊。

几何变换的统一表达

核心关系是 $I' (x', y') = I (x, y)$ 。真正生成输出图像时，程序通常不做“正向逐点写回”，而是对每个输出像素做反向映射，再查找原图中的采样位置。

I' (x', y') = I (x, y)

图像内容本身不变，改变的是像素之间的位置关系。

齐次坐标矩阵

[\begin{matrix} x' \\ y' \\ 1 \end{matrix}] = [\begin{matrix} a_{11} & a_{12} & t_{x} \\ a_{21} & a_{22} & t_{y} \\ 0 & 0 & 1 \end{matrix}] [\begin{matrix} x \\ y \\ 1 \end{matrix}]

平移项写入第三列后，平移、旋转、缩放和剪切就都能并入一次矩阵乘法。

当前组合矩阵

M = [\begin{array}{c} m_{11} & m_{12} & m_{13} \\ m_{21} & m_{22} & m_{23} \\ m_{31} & m_{32} & m_{33} \end{array}] = [\begin{array}{c} 0.95 & -0.12 & 0 \\ 0.31 & 1.01 & 0 \\ 0 & 0 & 1 \end{array}]

按 flip → scale → shear → rotate → translate 的顺序依次复合。

当前反向映射矩阵

M^{- 1} = [\begin{array}{c} m_{11} & m_{12} & m_{13} \\ m_{21} & m_{22} & m_{23} \\ m_{31} & m_{32} & m_{33} \end{array}] = [\begin{array}{c} 1.01 & 0.12 & 0 \\ -0.31 & 0.95 & 0 \\ 0 & 0 & 1 \end{array}]

输出图像中的每一个像素，都先乘逆矩阵，再回到原图寻找采样位置。

正交

R R^{T} = I

长度和夹角保持不变，常见代表是纯旋转或翻转。

刚体

M_{rigid} = [\begin{matrix} R & t \\ 0^{T} & 1 \end{matrix}]

在线性部分保持正交的前提下，再加入平移项。

相似

A A^{T} = k I

允许整体等比例缩放，因此角度不变、长度按同一比例变化。这里的 A 表示线性部分，与纯旋转矩阵 R 区分。

仿射

M_{affine} = [\begin{matrix} A & t \\ 0^{T} & 1 \end{matrix}]

最一般的二维线性位置变换，可由平移、缩放、旋转、翻转、剪切复合得到。

教学点的正向坐标变换

A 点：上方纹理区域的参考点

源点 (49, 45)

p_{dst} = M \cdot p_{src} = [\begin{array}{c} 0.95 & -0.12 & 0 \\ 0.31 & 1.01 & 0 \\ 0 & 0 & 1 \end{array}] \cdot [\begin{array}{c} 1.5 \\ 2.5 \\ 1 \end{array}] = [\begin{array}{c} 1.13 \\ 3 \\ 1 \end{array}]

使用的是中心化后的笛卡尔坐标，因此正角度仍表示逆时针旋转。

当前点映射结果

原图坐标：(49, 45)

中心坐标：(1.5, 2.5)

目标中心坐标：(1.13, 3)

目标图像坐标：(48.63, 44.5)

该点仍然落在结果图内部，可以在结果图上继续观察它附近的采样效果。

当前输出像素的反向映射与插值

输出像素固定在(49, 45)，先通过逆矩阵回到原图，再根据插值方式取得灰度值。

当前方式：双线性

p_{src} = M^{- 1} \cdot p_{dst} = [\begin{array}{c} 1.01 & 0.12 & 0 \\ -0.31 & 0.95 & 0 \\ 0 & 0 & 1 \end{array}] \cdot [\begin{array}{c} 1.5 \\ 2.5 \\ 1 \end{array}] = [\begin{array}{c} 1.82 \\ 1.91 \\ 1 \end{array}]

给出的坐标仍然是中心化后的笛卡尔坐标，便于直接对应齐次矩阵公式。

双线性插值

I' (49, 45) = 0.28 \cdot 0.1 + 0.13 \cdot 0.11 + 0.4 \cdot 0.1 + 0.19 \cdot 0.11 = 0.11

同时利用 2×2 邻域的四个像素做加权平均，边缘更平滑，但会略微模糊。

双线性邻域权重

Q11

坐标：(49, 45)

灰度：0.104

权重：0.283

Q21

坐标：(50, 45)

灰度：0.107

权重：0.131

Q12

坐标：(49, 46)

灰度：0.104

权重：0.401

Q22

坐标：(50, 46)

灰度：0.107

权重：0.185

原子变换矩阵

仿射变换可以由多个原子变换复合而成。下列矩阵与平移、缩放、旋转、翻转、剪切一一对应。

当前层级：仿射变换

平移

T (t_{x}, t_{y}) = [\begin{matrix} 1 & 0 & t_{x} \\ 0 & 1 & t_{y} \\ 0 & 0 & 1 \end{matrix}]

控制整体位置，不改变形状和朝向。

缩放

S (s_{x}, s_{y}) = [\begin{matrix} s_{x} & 0 & 0 \\ 0 & s_{y} & 0 \\ 0 & 0 & 1 \end{matrix}]

等比例缩放对应相似变换的一部分。

旋转 / 翻转

R (θ) = [\begin{matrix} \cos θ & - \sin θ & 0 \\ \sin θ & \cos θ & 0 \\ 0 & 0 & 1 \end{matrix}]

旋转矩阵保持角度关系；翻转可看作某个坐标轴方向的符号取反，仍属于正交变换。

剪切

H (α, β) = [\begin{matrix} 1 & α & 0 \\ β & 1 & 0 \\ 0 & 0 & 1 \end{matrix}]

剪切会改变角度关系，因此会把相似变换推进到更一般的仿射变换。
