透视变换

Perspective Transform

第二章 / 图像校正

参数面板

先拖动左图四个控制点贴合纸张边界；当前点对只用于解透视矩阵，再对比透视结果与仿射结果的差别。

微调控点

透视校正需要保持 A-B-D-C 四点构成凸四边形。拖动时如果点序发生交叉，会保留上一组有效位置。

透视矩阵由四点决定；仿射矩阵只由前三点决定，因此残差大小可以直接反映两者能力差异。

概念说明

透视变换校正什么

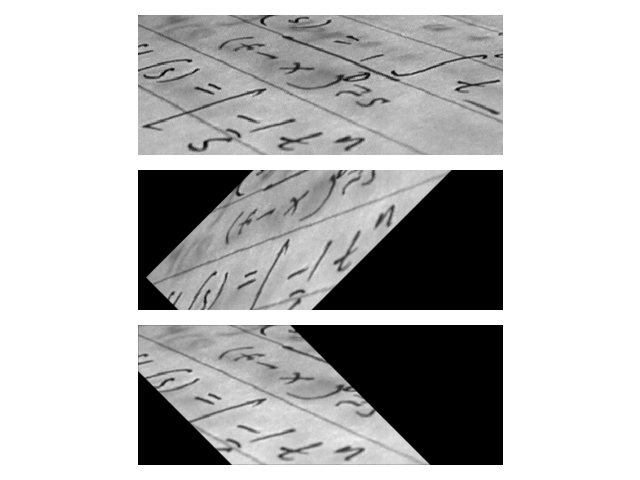

几何与透视变换示例 — 透视变换通过对应点把斜视平面映射到目标平面。图源：scikit-image geometric transform 示例

任务

当相机斜对着一张纸、路面或墙面拍摄时，原本矩形的平面在图像里会变成梯形或任意凸四边形。如果直接做仿射校正，四个角无法同时对齐，需要引入能描述近大远小的投影变换。

思路

常用的处理办法是先在原图和目标正视图上各标出四个对应角点，用这八组坐标求解一个 3×3 齐次矩阵；得到矩阵后，对输出图像的每个像素反查原图位置并插值采样；也可以和仿射变换对比，体会前三点与四点约束的差别。

观察

拖动左图 A-D 四个控制点，观察透视结果和仿射结果的变化：当四点构成明显梯形时，透视结果能把平面展开成矩形，而仿射结果在第四角会留下残差。

透视变换只解决一个问题

同一平面在不同视角下会形成不同的四边形投影。透视变换用四对对应点建立一个 3×3 齐次矩阵，把倾斜拍摄的平面重新映射为正视图。它保持直线性，但不保持平行性。

四对点确定透视矩阵，随后对整幅图执行重采样。

输入图像：斜拍文档平面

第一步是建立两幅图像的透视变换方程；示例先用四个角点描述同一平面在当前视角下的位置。

232×176

在左图拖动 A-D 四点，模拟文档扫描时的角点定位

当前选中：A 左上角

透视校正结果

四个角同时与目标矩形对齐，更接近文档扫描或平面展开的真实需求。

四点全部参与

透视矩阵同时约束四个角，因此能把梯形平面展开为矩形正视图。

仿射校正结果

A、B、C 三点可以重合，但 D 点只能被“预测”，因此难以消除透视汇聚。

第四角残差 65.31

仿射变换保留平行性，适合弱透视场景；遇到明显斜拍时，第四个角的误差会直接暴露出来。

1. 建立四对点对应

左图四个控制点对应拍摄到的平面角点，右侧目标平面固定为一个矩形。每一对点都在说明”同一平面上的同一位置，在两个视角下分别落到哪里”。

当前控制点：A 左上角

控制点四边形保持凸包顺序，才能稳定对应同一平面边界。

2. 由对应点求变换矩阵

透视变换使用四对点，得到 3×3 齐次矩阵；仿射变换只使用前三对点，得到的 3×3 矩阵第三行为 [0,0,1]。两者都保留直线，但只有透视矩阵能补偿斜拍造成的汇聚关系。

控制点中心尺度因子 ω=1.4534

仿射矩阵只由前三点确定，因此第四个角点只能被近似预测。

3. 扩展到整个平面

求得矩阵后，图像中的每个像素都按该矩阵重投影。透视校正能让四个角同时对齐，仿射校正只能让前三点准确重合，第四个角会留下残差。

透视结果输出为 168×120 的正视图

仿射第四角残差约为 65.31 像素

公式与关键结论

透视变换强调四对点、3×3 矩阵、直线性保留与平行性不保留。

透视变换

ω [\begin{matrix} x^{'} \\ y^{'} \\ 1 \end{matrix}] = [\begin{matrix} t_{11} & t_{12} & t_{13} \\ t_{21} & t_{22} & t_{23} \\ t_{31} & t_{32} & t_{33} \end{matrix}] [\begin{matrix} x \\ y \\ 1 \end{matrix}]

t31、t32 描述透视失真；它们为 0 时，矩阵会退化为仿射形式。

仿射变换

[\begin{matrix} x^{'} \\ y^{'} \\ 1 \end{matrix}] = [\begin{matrix} a_{11} & a_{12} & t_{1} \\ a_{21} & a_{22} & t_{2} \\ 0 & 0 & 1 \end{matrix}] [\begin{matrix} x \\ y \\ 1 \end{matrix}]

仿射变换保留平行性，因此它无法完全纠正斜拍平面带来的汇聚现象。

四对点坐标与变换矩阵

当前四点坐标

A 点：左上角，坐标 (58, 30)

B 点：右上角，坐标 (184, 24)

C 点：左下角，坐标 (36, 150)

D 点：右下角，坐标 (206, 160)

当前选中点

p_{A} = [\begin{matrix} x_{A} \\ y_{A} \\ 1 \end{matrix}] = [\begin{matrix} 58 \\ 30 \\ 1 \end{matrix}]

当前选中 A 点，方向键会以 1 像素为单位微调该点。

目标矩形对应点

{p′}_{A} = [\begin{matrix} {x′}_{A} \\ {y′}_{A} \\ 1 \end{matrix}] = [\begin{matrix} 0 \\ 0 \\ 1 \end{matrix}]

四个目标点固定在正视矩形的四个顶点。

当前透视矩阵 T

T = [\begin{matrix} t_{11} & t_{12} & t_{13} \\ t_{21} & t_{22} & t_{23} \\ t_{31} & t_{32} & t_{33} \end{matrix}] = [\begin{matrix} 1.739 & 0.319 & -110.418 \\ 0.074 & 1.554 & -50.898 \\ 0.0012 & 0.0034 & 1 \end{matrix}]

透视矩阵使用四对点，等价于 3×3 齐次矩阵。

仿射矩阵只使用前三对点，因此第四个角点不会被强制对齐。

当前控制点中心透视代入

ω p_{dst} = T \cdot p_{src} = [\begin{matrix} 1.739 & 0.319 & -110.418 \\ 0.074 & 1.554 & -50.898 \\ 0.0012 & 0.0034 & 1 \end{matrix}] \cdot [\begin{matrix} 121 \\ 91 \\ 1 \end{matrix}] = ω [\begin{matrix} 88.8 \\ 68.4 \\ 1 \end{matrix}], ω = 1.4534

取四个控制点的中心作为示例点；透视变换先得到齐次坐标，再除以尺度因子 omega 得到真正的像素坐标。

当前仿射矩阵 A

A = [\begin{matrix} a_{11} & a_{12} & t_{1} \\ a_{21} & a_{22} & t_{2} \\ 0 & 0 & 1 \end{matrix}] = [\begin{matrix} 1.337 & 0.245 & -84.904 \\ 0.0476 & 1 & -32.775 \\ 0 & 0 & 1 \end{matrix}]

由 A、B、C 三点决定。用它预测 D 点时，坐标约为 (229.8, 137.1)。

当前 D 点仿射预测

p_{dst} = A \cdot p_{src} = [\begin{matrix} 1.337 & 0.245 & -84.904 \\ 0.0476 & 1 & -32.775 \\ 0 & 0 & 1 \end{matrix}] \cdot [\begin{matrix} 206 \\ 160 \\ 1 \end{matrix}] = [\begin{matrix} 229.8 \\ 137.1 \\ 1 \end{matrix}]

仿射矩阵没有透视尺度项，因此第四点只能被前三点确定的模型预测。

为什么透视变换需要四对点

3×3 齐次矩阵共有 9 个元素，但整体只差一个比例因子，因此有效自由度是 8。一对点给出两个独立方程，四对点正好提供 8 个约束，所以求解过程和 OpenCV 实现都要求使用四对点。

约束数量

4 对点 \Rightarrow 8 个方程 \Rightarrow 8 个自由度

三对点只够求仿射矩阵，因为仿射矩阵只含 6 个自由度。

为什么文档扫描和车道校正常用透视变换

这类任务都近似处理“同一平面”：纸张表面、路面、棋盘格平面都可以看作二维平面。只要找到四个稳定角点，就能把斜拍视角重新拉回到近似正视图。

文档扫描：把梯形纸张校正为矩形版面，便于 OCR 和排版分析。

车道线校正：把斜前方路面变成俯视平面，便于测量车道宽度和偏移量。
