图像配准

Image Registration
第二章 / 图像校正
参数面板

先切换仿射或透视模型,再调节误匹配数量与估计策略,观察矩阵、匹配残差和叠加结果如何一起变化。

1
0
仿射模型 至少需要 3 对点;当前策略保留了 7 对内点,内点平均残差为 0.00 px。
当前匹配“左上外角”的残差为 0.00 px,它支持当前矩阵。
概念说明

图像配准要对齐什么

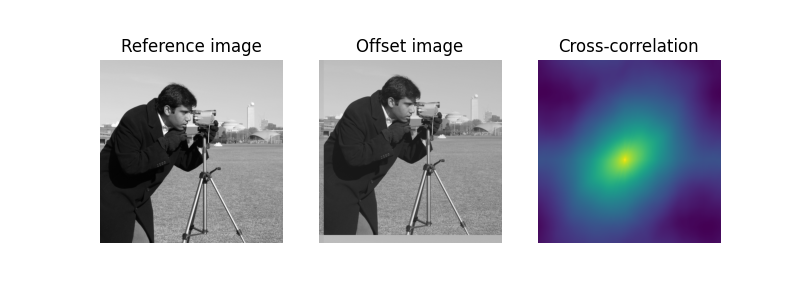

图像配准估计坐标偏移或几何变换,让同一结构重合。图源:scikit-image registration 示例
任务

当同一目标在不同时间、视角或传感器拍成两幅图时,直接叠加会出现重影或错位。图像配准的任务是估计一个整体变换,把待配准图映射到参考图坐标系,使同一结构尽量重合。

思路

常用办法是先找两幅图中的同名<TeachingTerm term="控制点" explanation="控制点是两幅图中对应同一空间位置的标记点,用于约束几何变换的参数。" />,再用这些点估计变换参数;也可以比较整图相似度,或者用<TeachingTerm term="相位相关" explanation="相位相关利用图像频谱的相位信息估计两幅图之间的平移量,对亮度变化较稳健。" />搜索平移偏移。变换常用<TeachingTerm term="仿射变换" explanation="仿射变换保持平行关系和直线性,适合视角变化较小、目标近似平面的场景。" />或<TeachingTerm term="透视变换" explanation="透视变换允许近大远小的投影形变,适合同一平面因视角改变产生明显收缩的场景。" />,估计完成后把待配准图逐像素重采样到参考坐标系。

观察

切换几何模型或增加误匹配数量,观察参考点、观测点与模型预测点之间的误差向量;点击不同匹配对,查看叠加图重影和<TeachingTerm term="残差" explanation="残差是观测点与模型预测点之间的距离,越小表示当前匹配越支持估计出的变换。" />是否同步变化。

图像配准不是增强图像,而是建立两幅图的同一坐标系

图像配准的基本流程是:先找对应关键点,再估计仿射矩阵或透视矩阵,最后把整幅待配准图重新映射到参考图坐标系。这样才能服务于零件检测、图像拼接和变化检测。

仿射模型 / 6 个自由度
参考图
参考图提供稳定的特征坐标。
固定坐标系
红色编号点表示参考图中的稳定特征。
当前匹配
左上外角
参考点
(19.00, 19.00)
观测点
(24.10, 16.43)
预测点
(24.10, 16.43)
残差
0.00 px
该匹配支持当前矩阵估计。
待配准图
观测点与预测圈用于判断几何一致性。
先做几何一致性筛选
深色编号点表示观测匹配位置,绿色空心圈表示当前矩阵预测位置。
配准后叠加结果
重影越明显,说明估计矩阵越偏。
残差 0.00 px
矩阵估计与结果判读
当前模型:仿射模型;估计策略:先做几何一致性筛选
强度误差 0.019
[xy1]=Aest[xy1]=[0.952-0.1689.2000.1321.038-5.8000.0000.0001.000][19.0019.001]=[24.1016.431]
2×3 仿射矩阵可描述旋转、缩放、平移与剪切。 当前策略为“先做几何一致性筛选”。
切换模型或增加误匹配数量时,重点观察矩阵残差和叠加重影是否同步变化;这比单独看某一对匹配更能反映配准质量。
1. 建立图像对应关系

关键点匹配先比较描述子距离,再判断几何关系是否一致。当前匹配点对应D=Σkn(Xik-Xjk)2的一个候选最近邻。

参考点 左上外角(19.00, 19.00)
待配准图观测点:(24.10, 16.43)
描述子距离:0.2
2. 用对应点估计变换矩阵

当前选择的是 仿射模型,至少需要 3 对点。 如果误匹配混入估计,矩阵中每个参数都会被错误拉动。选择稳健策略时,会先用找到几何上一致的内点集合。

[xy1]=Aest[xy1]=[0.952-0.1689.2000.1321.038-5.8000.0000.0001.000][19.0019.001]=[24.1016.431]
2×3 仿射矩阵可描述旋转、缩放、平移与剪切。 当前策略为“先做几何一致性筛选”。
3. 把整幅图重采样到参考坐标系

配准完成后,不是只对关键点变换,而是把待配准图中全部像素都映射到参考图坐标系:Iref(x,y)=Isrc(M(x,y))。其中 M 为当前估计的变换矩阵,(x, y) 是对应源像素坐标。

当前内点平均残差:0.00 px
叠加强度误差:0.019
当前点0.00 px
当前匹配对的三点关系
左图参考点:(19.00, 19.00)
右图观测点:(24.10, 16.43)
模型预测点:(24.10, 16.43)
从特征匹配到图像对齐

第四章强调“提取关键点、构造描述子、建立匹配关系”;第三章强调“选对几何模型并对整幅图做坐标变换”。图像配准正是这两部分内容的连接点。

特征距离
Disij=Σkn(Xik-Xjk)2
描述子之间的欧氏距离是常见相似性度量。距离小,只说明“像”,不保证几何上一定正确。
仿射坐标变换
[xy1]=Aest[xy1]=[0.952-0.1689.2000.1321.038-5.8000.0000.0001.000][19.0019.001]=[24.1016.431]
仿射变换保持直线性与平行性,适合视角变化较小的配准任务。
当前矩阵与真实矩阵对比

“真实矩阵”来自示例图生成时使用的变换;“估计矩阵”来自当前匹配点集合。误匹配越多,两者偏差通常越明显。

生成待配准图时使用的真实矩阵
Atrue=[a11a12txa21a22ty001]=[0.952-0.1689.2000.1321.038-5.8000.0000.0001.000]
它对应示例数据中的真实几何关系,实际任务中通常未知。
当前估计矩阵(先做几何一致性筛选)
Aest=[a11a12txa21a22ty001]=[0.952-0.1689.2000.1321.038-5.8000.0000.0001.000]
模型至少需要 3 对点;当前有 7 对内点参与稳定估计。
误匹配为什么会破坏配准
当前观测点:(24.10, 16.43)
当前矩阵预测点:(24.10, 16.43)
残差定义为e=(x-x^)2+(y-y^)2,当前值为 0.00 px。
当前误差向量:(0.00, 0.00) px
该匹配与当前矩阵保持几何一致,是稳定估计变换的有效支撑点。
“全部匹配”与“筛除误匹配”的差异
直接估计:全部匹配平均残差 8.74 px, 其中满足阈值的有 2 对; 叠加强度误差 0.196
稳健筛选:内点平均残差 0.00 px, 叠加强度误差 0.019
当前页面为合成示例,内点无噪声、外点偏离极大,因此稳健策略通常能完全恢复真实矩阵; 真实场景中 RANSAC 受噪声和采样次数影响,不一定完美。 当误匹配数量增加时,重点观察“矩阵偏差”和“叠加后重影”是否同步恶化。稳健估计的最后一步通常会对内点做一次拟合,进一步减小整体误差。
仿射与透视模型如何选择
仿射模型

适合拍摄视角变化较小、目标近似位于同一平面且透视效应不强的场景。它保留平行性,因此参数更少、估计更稳定。

透视模型

当同一平面因为视角改变而产生明显透视收缩时,应改用透视模型。它能拟合更多形变,但也更依赖准确的对应点。
